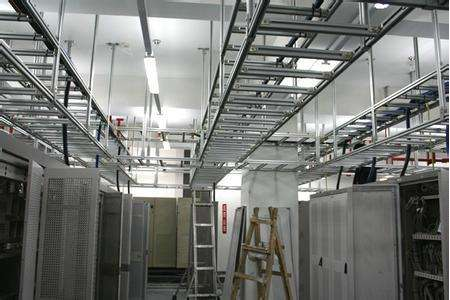

1.電纜橋架層次擺放應是弱電流操控電纜在最上層，接著是一般操控電纜，低壓動力電纜、高壓動力電纜順次往下擺放。這種擺放有利于屏蔽攪擾、電力電纜冷卻、便于施工。


2.各層電纜橋架層間的間隔為：


操控電纜≥200mm


動力電纜≥300mm


機械化敷設電纜≥400mm


注意事項:


1.XQJ型電纜橋架設備的最大載荷、支撐間隔應小于答應載荷和支撐跨距。


2.挑選電纜橋架的寬度時應留有必定的備用空位，以便為往后增加電纜用。


3.當電力電纜和操控電纜較少時，可用一電纜橋架設備，但中心要用隔板將電力電纜和操控電纜離隔敷設。


4.電纜橋架水平敷設時，橋架之間的銜接接頭應盡量設置在跨距的1/4左右處.水平走向的電纜每隔2米左右固定一下，筆直走向的電纜每個1.5米左右固定一下。


5.電纜橋架莊子應有牢靠接地。如間隔的電纜橋架每隔30-50米接地一次。


6.電纜橋架設備除需屏蔽裝保護罩外，在室外設備時應在其頂層加裝保護罩，避免日曬、雨淋。對如需焊接設備時，焊接四周的焊縫厚度不得小于母材的厚度，焊口有必要防腐處理。
